文丘里油雾净化机

文丘里油雾净化机又称为油雾净化系统，在工业制造中，尤其是机械加工、工业炉等作业时，往往会产生浓重的油雾、水雾、异味等污染物质，不只对工人的身体健康造成危害，对环境也会造成严重污染。瓦力游戏工业所研发的文丘里油雾净化机针对CNC加工中心、磨床研磨、去毛刺机及食品油炸生产线和调味料生产线、回火炉、淬火油池等产生大量油雾、油烟的设备及工作环境净化效果明显，；ち嗽惫さ陌踩】。该机利用文丘里原理和气相负压使得喷淋液相形成，将吸入的烟雾、油雾、油烟、尘埃和废气被水雾、水漫捕捉吸附形成大液滴落入净化池，部分细沫通过初过滤、高效过滤除沫器浸润吸附回落净化池。净化池水供给循环泵循环喷淋，周而复始，水位由液位器控制，进水管自动补给运作所蒸发的水汽损失。净化池底部的淤泥或碎屑可通过捞渣口人工清理或斗式水箱底部球阀排出。该机过滤单元无堵塞，高沉降分离效率，排出空气符合标准。该机？榛杓谱樽，零件喷塑处理，工况需要亦可不锈钢制作。

139-0156-3175

产品详情

Scope of application

应用范围

　　普遍适用于机械加工行业中CNC机床、走心机、数控机床、磨床、齿轮加工设备、攻丝机等在切削、研磨工序产生的油雾；金属成型与热处理行业（脱脂炉、回火炉、井式炉等）在淬火、回火、锻造、冲压等高温工艺产生的油雾废气；精密制造行业内航空航天零部件、轴承、精密模具加工产生的油雾；以及液压设备车间、橡胶塑料行业密炼机、纺织印染定型机、食品加工油炸线、调味料生产线等多元工况下产生的油雾与油烟。

Product Features

产品特点

1.该机过滤单元无堵塞，易清理；

2.过滤精度高，可直接室内排放；

3.异味除去滤达到90%以上；

4.效率远高于传统设备，具有自动防火功能；

5.风量大，压力高，效率高。


标准控制系统	变频器控制系统（选配）	PLC控制系统（选配）


液位计（选配）	流量计（选配）	水温检测计（选配）	电加热装置（选配）

Technical Specifications

技术参数

规格型号	主机功率（kw）	风量 (m3/h)	风压 (pa)	占地尺寸（mm）	高度（mm）	吸口（mm）
YWQL-40A300L	2.2	1800	2400	850×1250	2800	Φ150
YWQL-42A300L	3	2400	2800	850×1250	2800	Φ200
YWQL-45A400L	4	3500	2800	1050×1310	2860	Φ250
YWQL-48A400L	5.5	4500	2800	1060×1460	2875	Φ250
YWQL-51A500L	7.5	6300	2800	1260×1460	2980	Φ300
YWQL-57A700L	11	9500	2800	1460×1580	3120	Φ350
YWQL-58A900L	15	13000	2800	1660×1740	3230	Φ450
YWQL-59A900L	18.5	15000	2800	1660×1740	3230	Φ450
YWQL-57AZ2	22	18000	2800	2140×1740	3280	Φ500
YWQL-58AZ2	30	26000	2800	2620×1740	3980	Φ600
YWQL-59AZ2	37	30000	2800	2620×1740	3980	Φ600
注：实际尺寸以产品实物为准，可非标定制

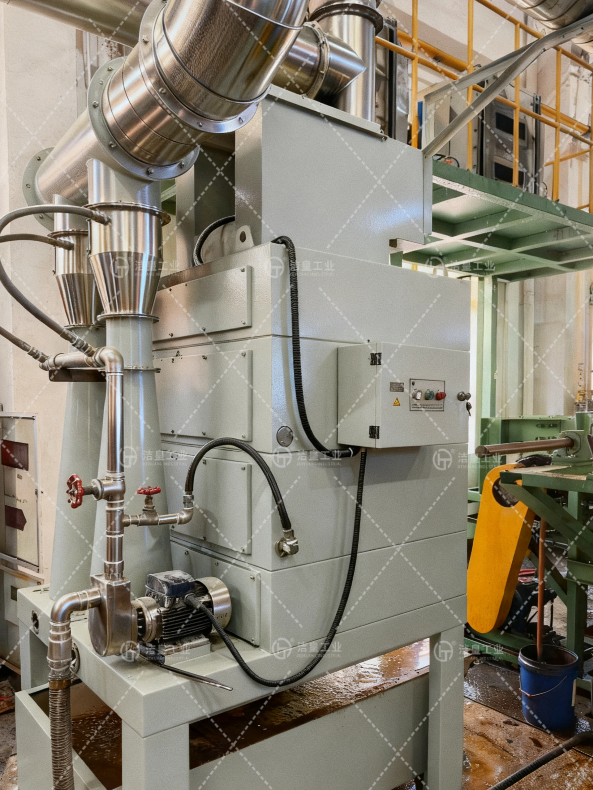

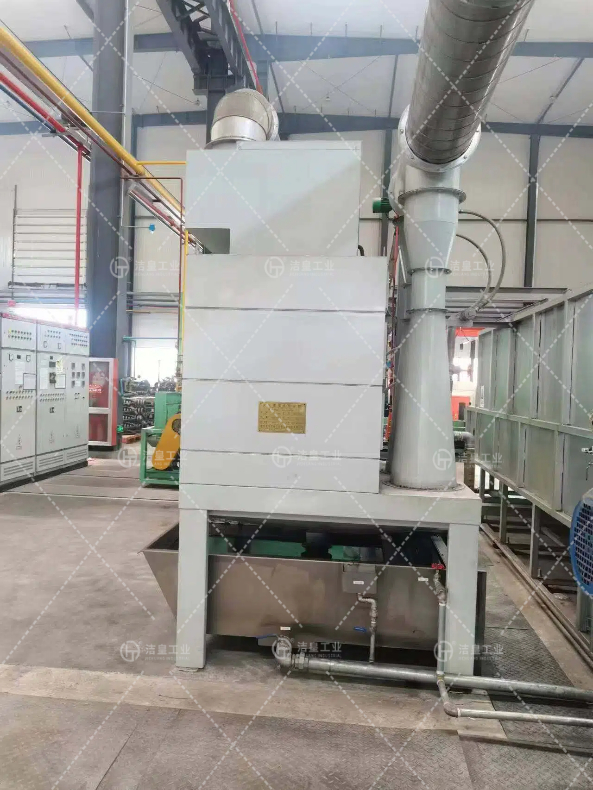

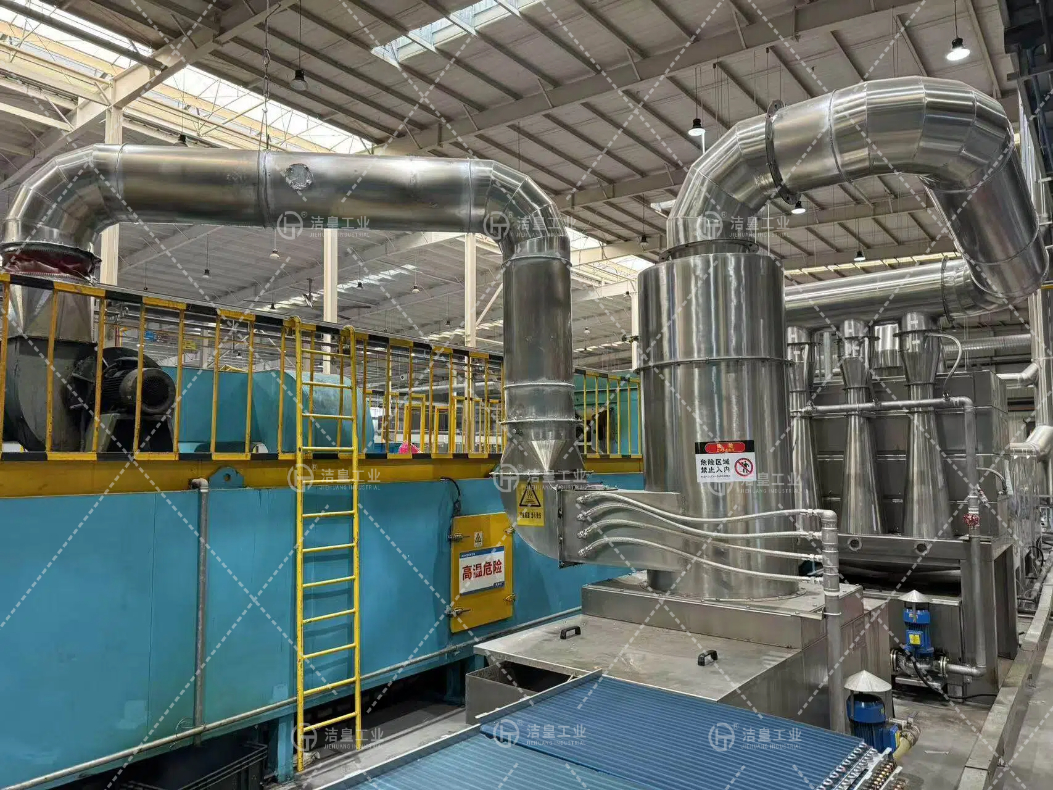

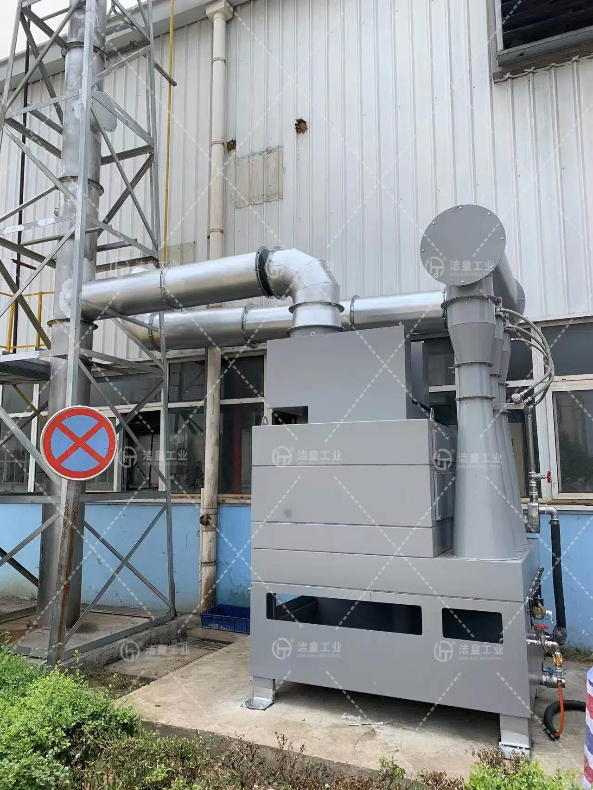

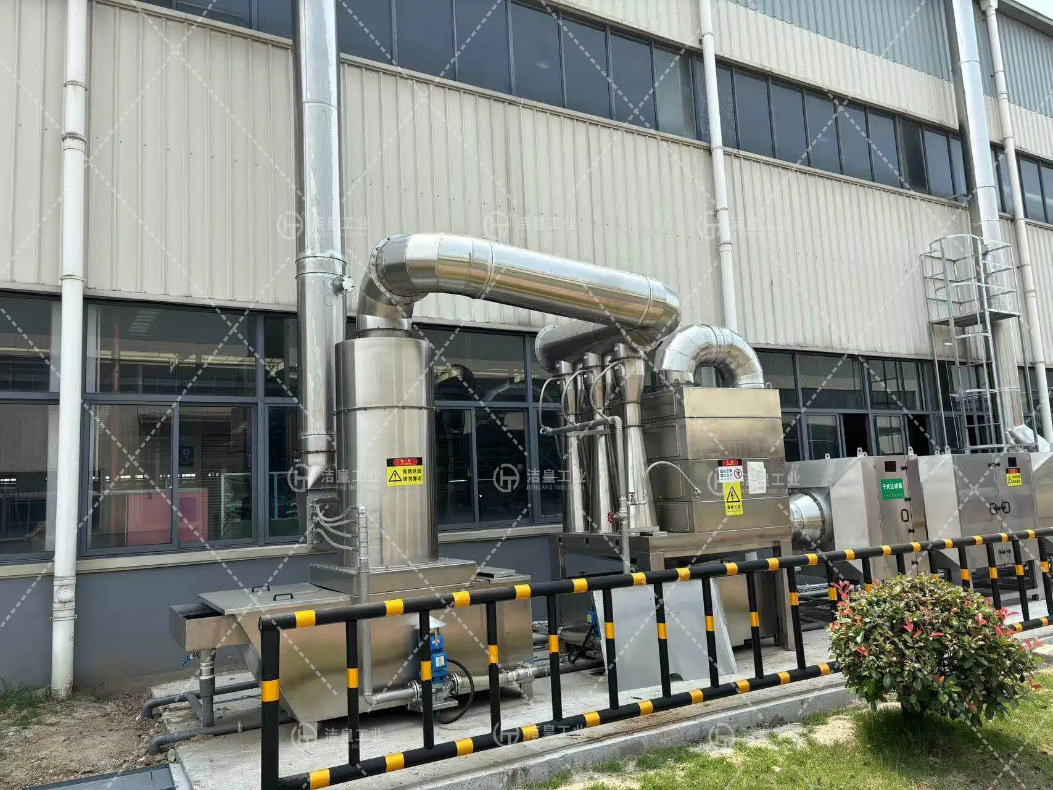

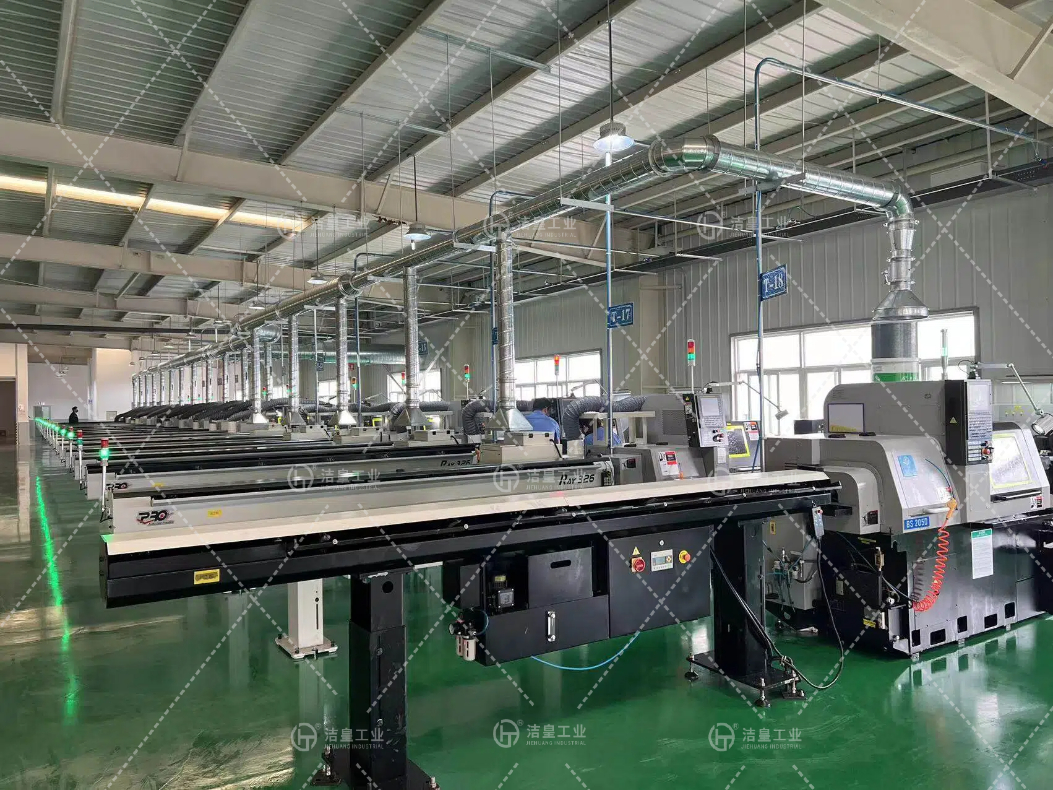

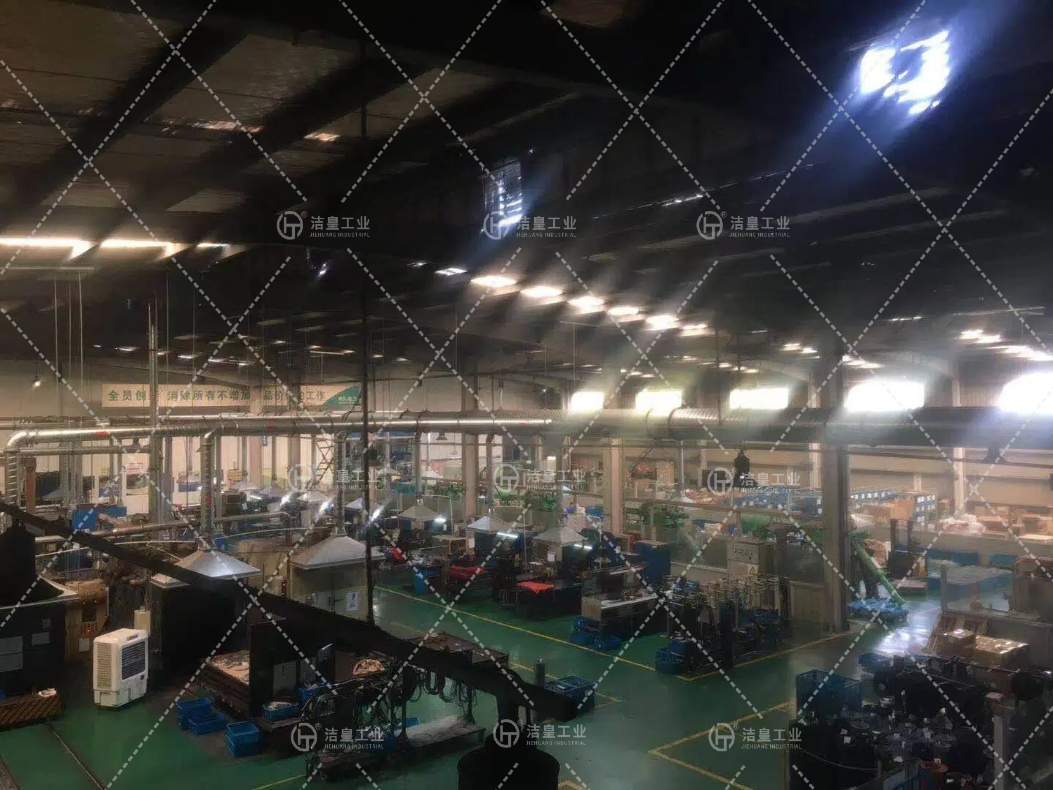

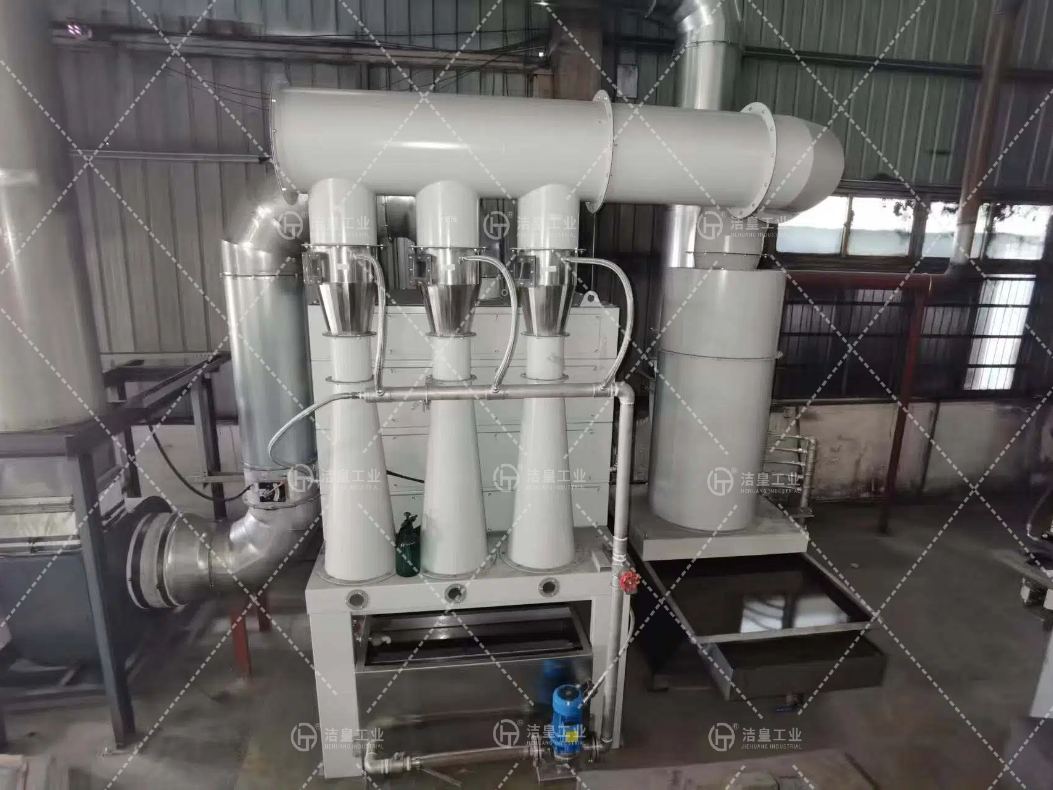

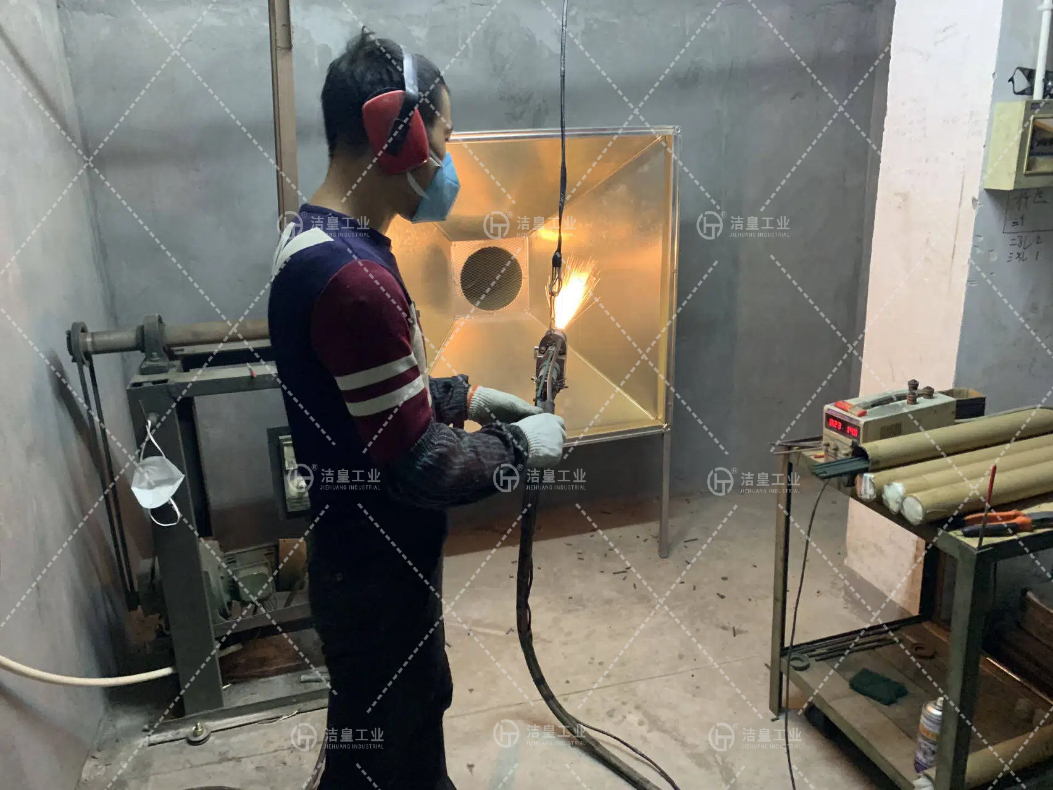

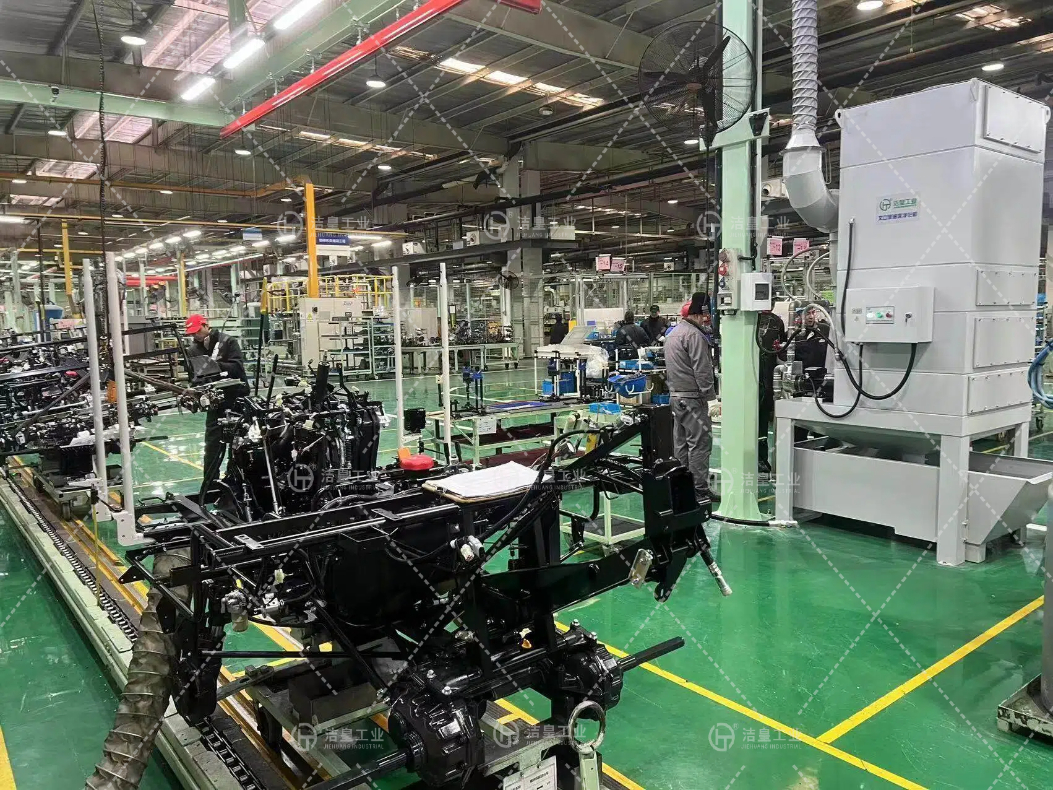

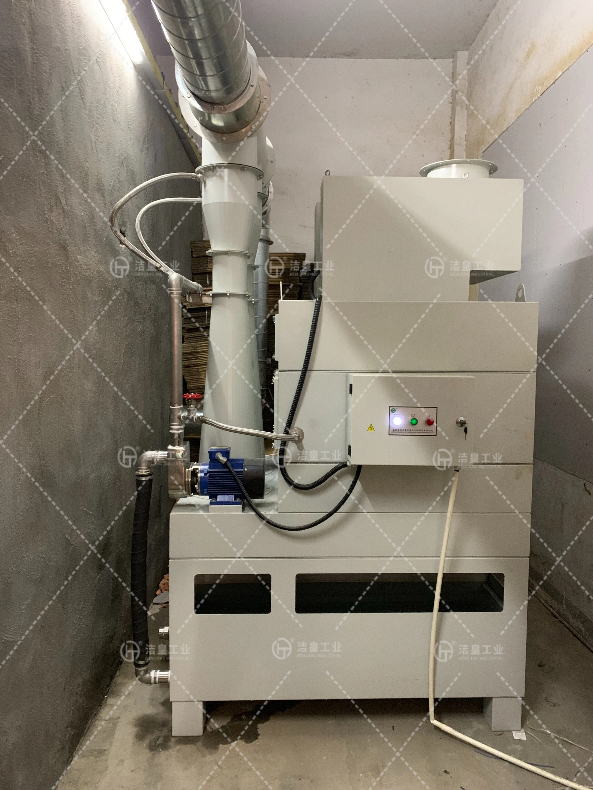

Customer Case

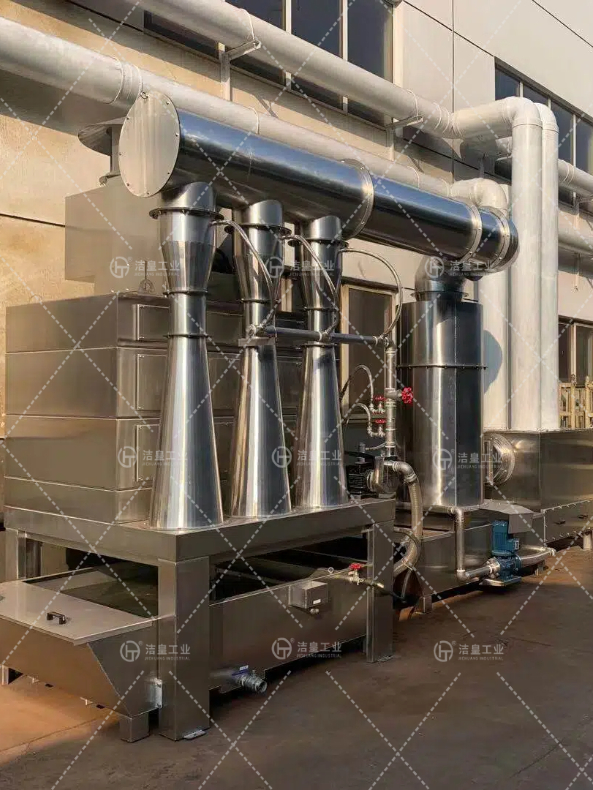

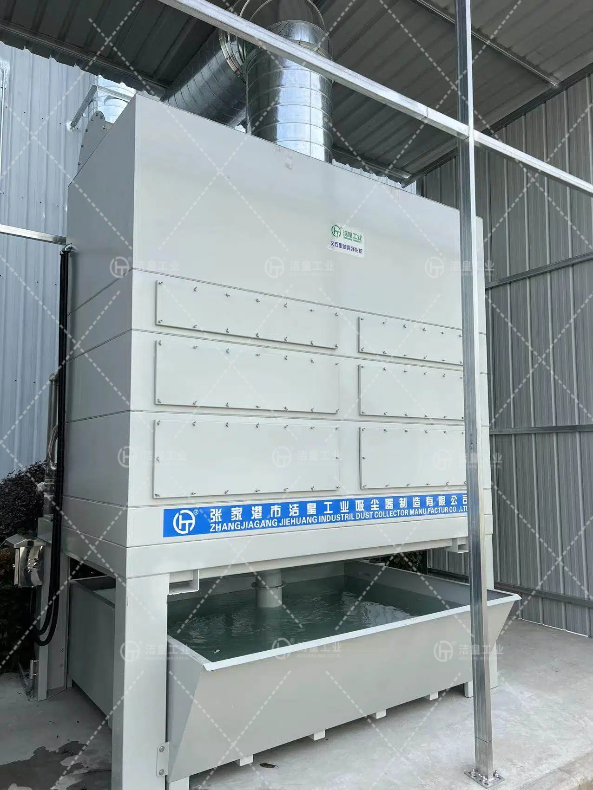

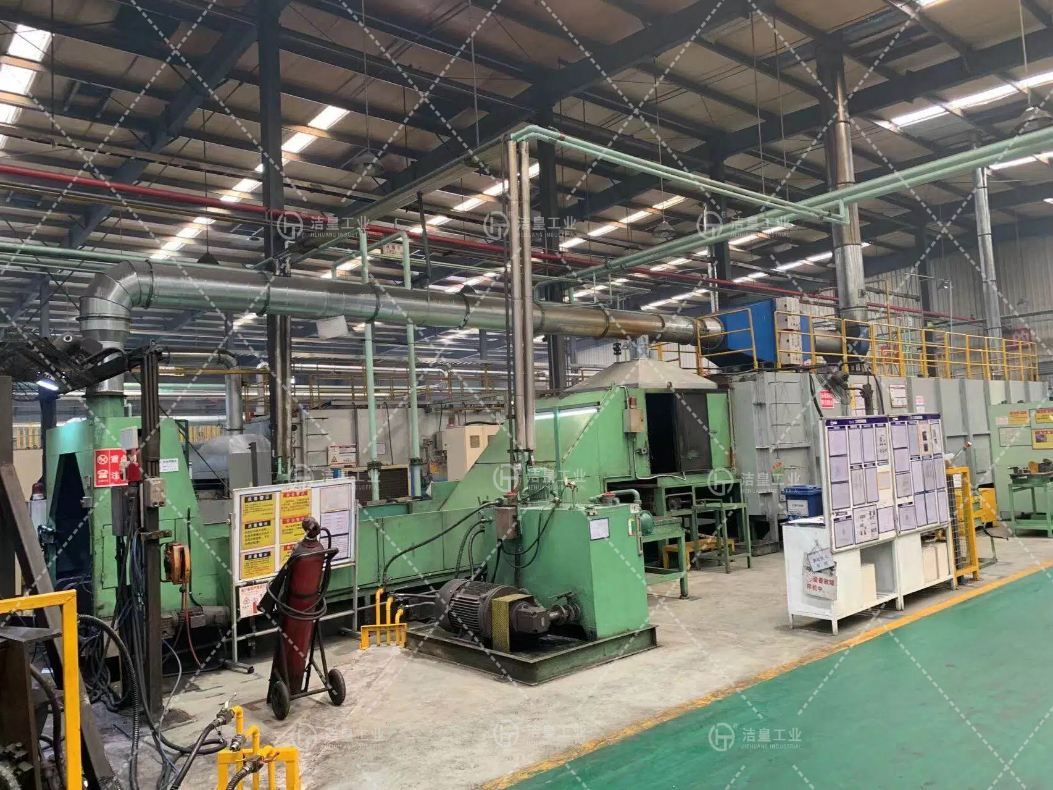

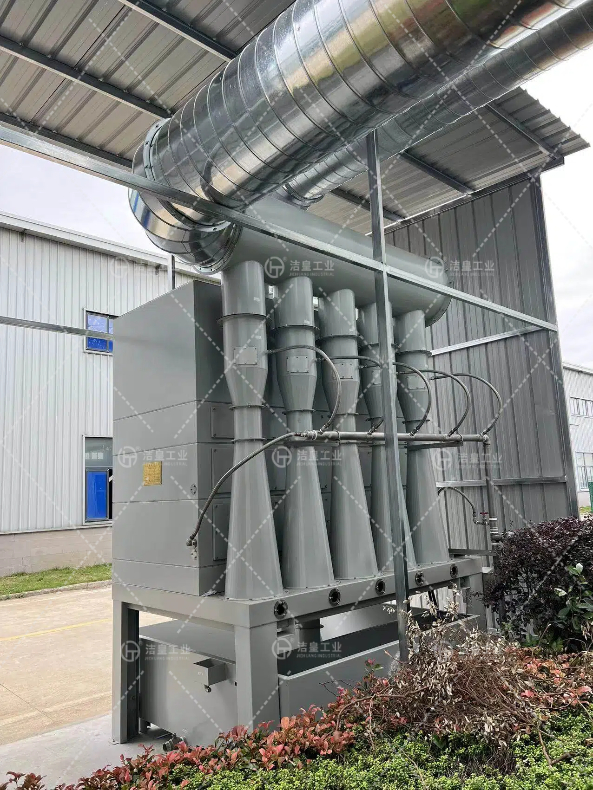

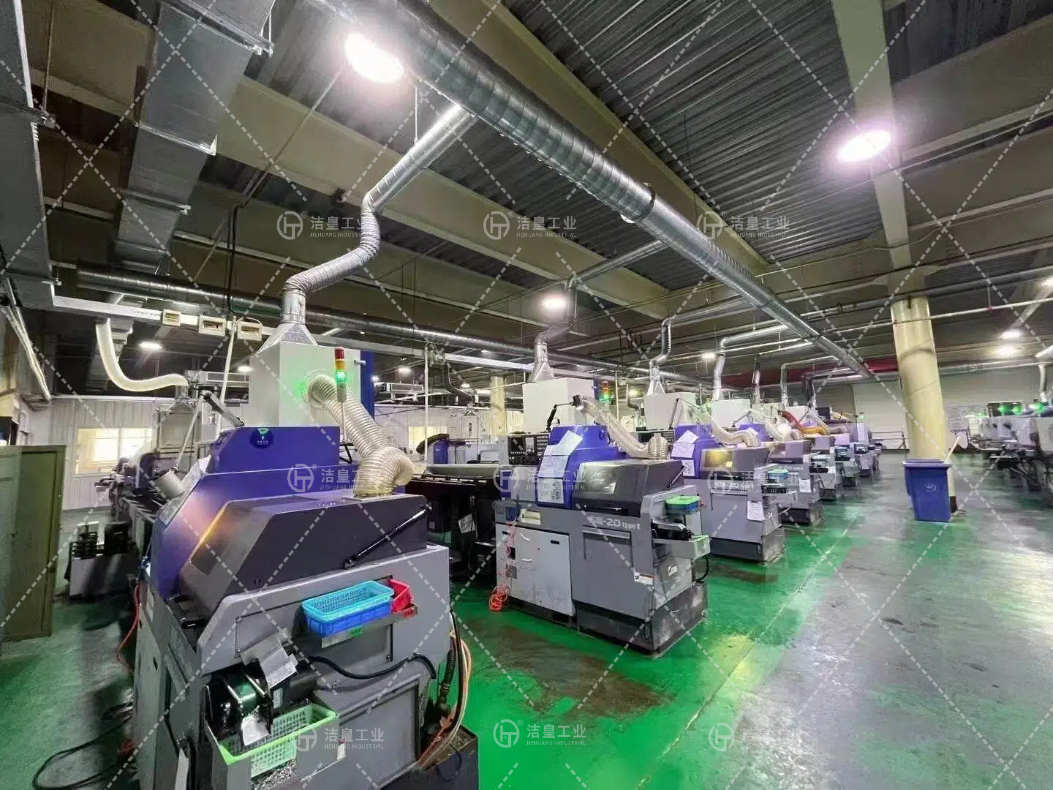

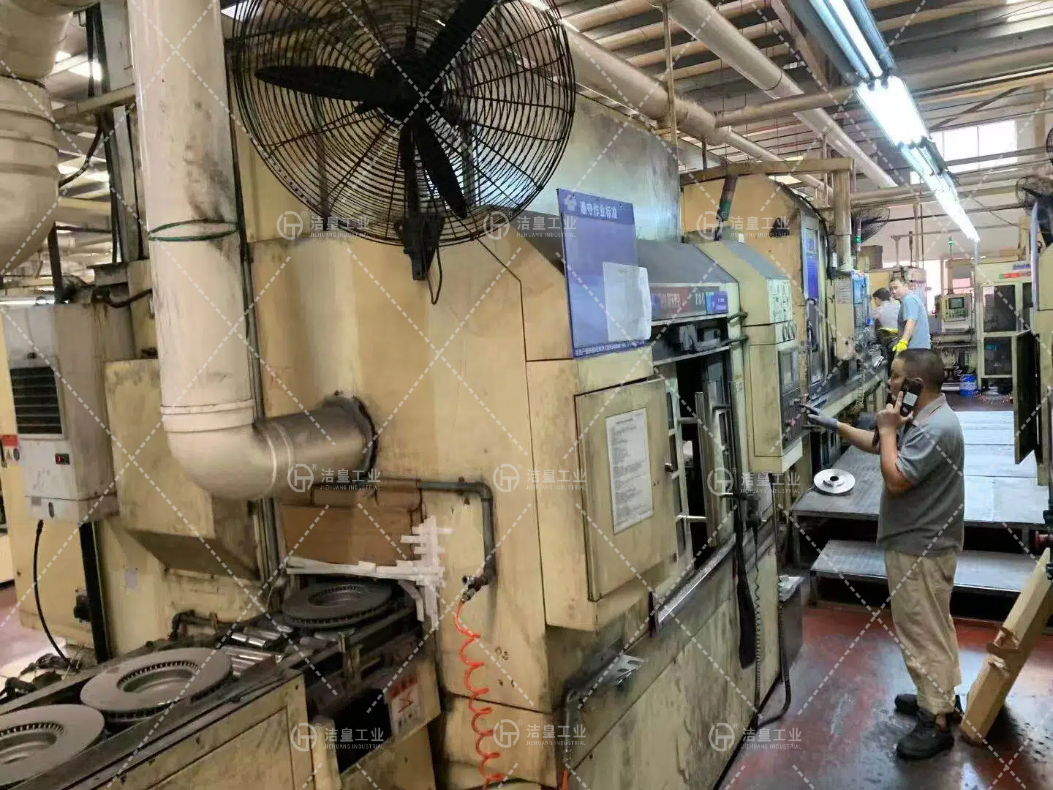

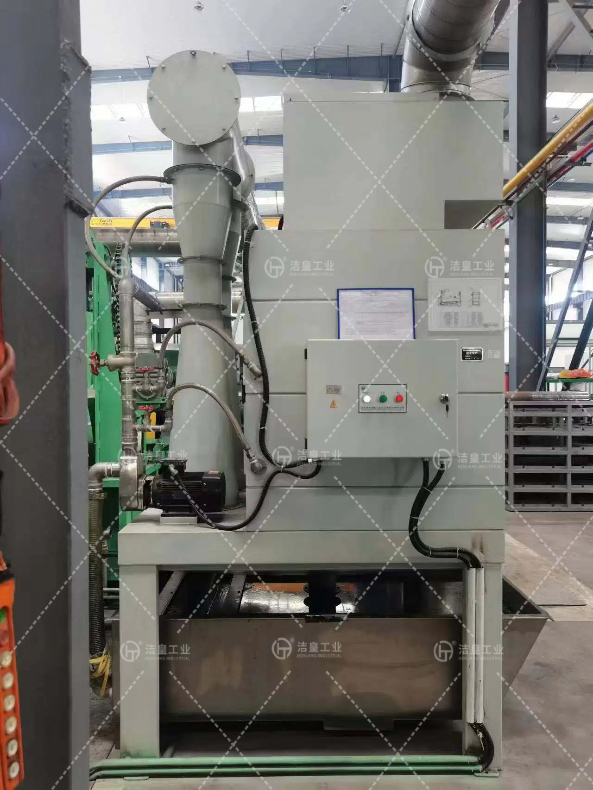

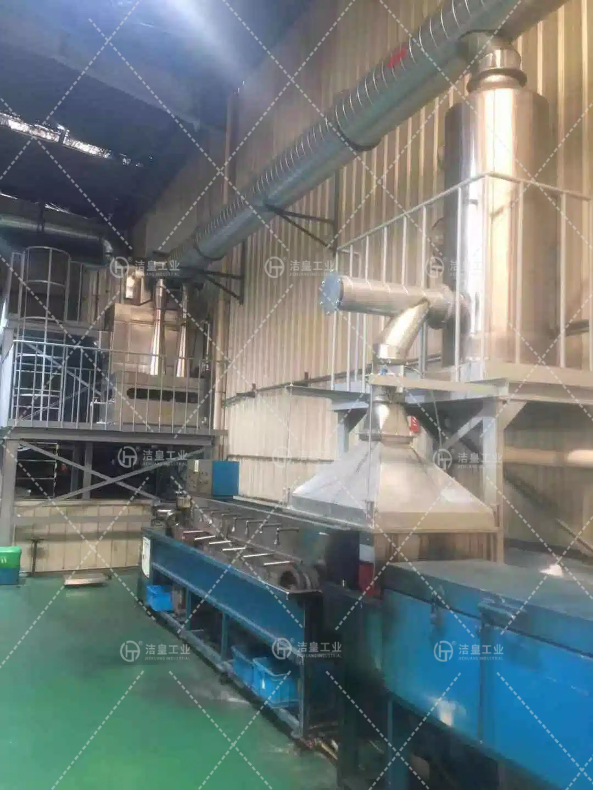

客户案例
