PT型脉冲滤筒除尘器

PT型脉冲滤筒除尘器：是本公司在各家车间除尘领域里客户较多，常用的空气净化产品。通过近三十年的制作经验和不断创新，产品日趋完美。该机？榛阶樽，壳体零件喷塑处理（亦可不锈钢制作），滤筒采用垂直安装结构，选择清灰效果较佳规格的滤筒，材质可根据工况选择配置。整机一体，灰斗卸装便捷简单，产品可根据工况选择不同型号。通常30KW以下一体制造，主机采用内置式四重涡流风机，特殊工况或功率超过时为分体连接。粉尘浓度较大时，应加装旋风分离器使用，可减轻过滤器压力和损耗，更好地保证性能。

139-0156-3175

产品详情

WORKING PRINCIPLE

工作原理

含尘气体进入除尘器过滤箱后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在重力和惯性作用下沉降在灰斗;粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入风机箱由排气管排出。滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大，通过脉冲反吹清灰系统自动清灰。一般采用时序控制，亦可选用压差控制。

Scope of application

应用范围

普遍适配机械加工（打磨/切割金属粉尘）、新能源化工（粉体原料混合/干燥粉尘）、建材冶金（原料破碎/粉磨粉尘）、食品医药（粉体生产/输送洁净除尘）等行业的金属粉、树脂粉、水泥粉、食品粉等各类粉尘。

Product Features

产品特点

1.采用自动脉冲反吹清灰系统;

2.操作简单方便，结构严谨，安全性高;

3.采用高规格消音棉，噪声小，吸音效果好;

4.采用重型碳钢结构和热固化粉末喷涂设备表面具有很好的强度和耐用性;

5.采用品牌电机、内置式风机，同比效率高，吸力强劲;

6.选用品牌电气控制元件，可选配变频器和PLC编程控制;

7.采用多组滤芯垂直安装，过滤面积大清灰效果好。滤芯根据客户工况需要可选配标准聚酯，阻燃，覆膜，防静电等多种材质;

8.SUPO工业脚轮，坚固耐用。


脉冲控制仪	电磁阀	品牌电机	防爆风机

电气控制元件	变频器（选配）	PLC编程控制（选配）	多组滤芯

滤芯（选配）	SUPO工业脚轮	SUPO工业脚轮

Technical Specifications

技术参数

规格型号	主机功率（kw）	风量 (m3/h)	风压 (pa)	过滤面积（㎡）	占地尺寸（mm）	高度（mm）	吸口（mm）
LMT06H30-PT29A	0.75	700	1300	8	640×640	1460	Φ100
LMT06H40-PT33A	1.1	1200	1600	11	640×640	1570	Φ120
LMT09H50-PT36A	1.5	1700	1900	20	710×770	1720	Φ150
LMT09H60-PT38A	2.2	2100	2200	24	710×770	1890	Φ150
LMT12H70-PT41A	3	3600	2450	38	910×910	2150	Φ200
LMT16H70-PT45A	4	5100	2900	50	940×980	2300	Φ250
LMT16H80-PT46A	5.5	6000	2600	58	940×980	2440	Φ250
LMT16H70-PT50A	7.5	5000	4000	50	940×980	2440	Φ250
LMT24H70-PT49A	7.5	8000	2700	76	1390×1010	2400	Φ300
LMT32H80-PT2X46A	11	12000	2600	116	1920×1010	2465	Φ350
LMT40H80-PT2X49A	15	16000	2700	144	2340×1010	2515	Φ400
LMT60H80-PT2X56A	22	22000	2800	216	2590×1210	2600	Φ500
LMT84H80-PT2X58A	30	32000	2800	302	2950×1480	2620	Φ600
注：实际尺寸以产品实物为准，可非标定制

Customer Case

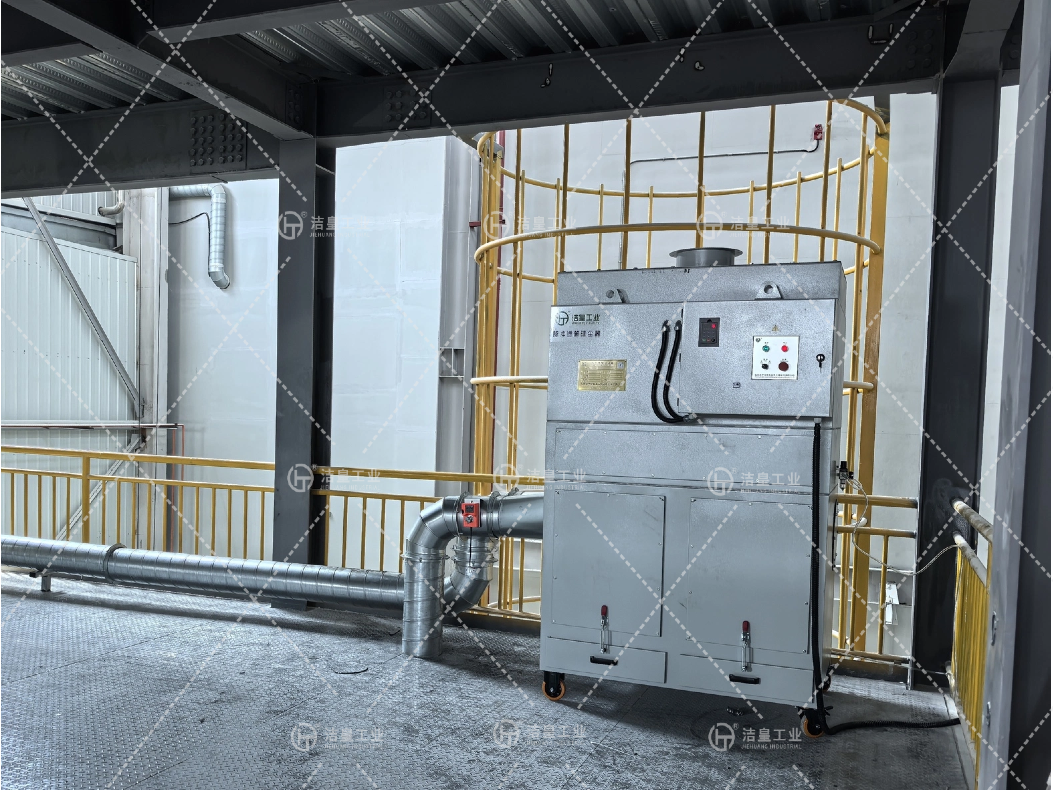

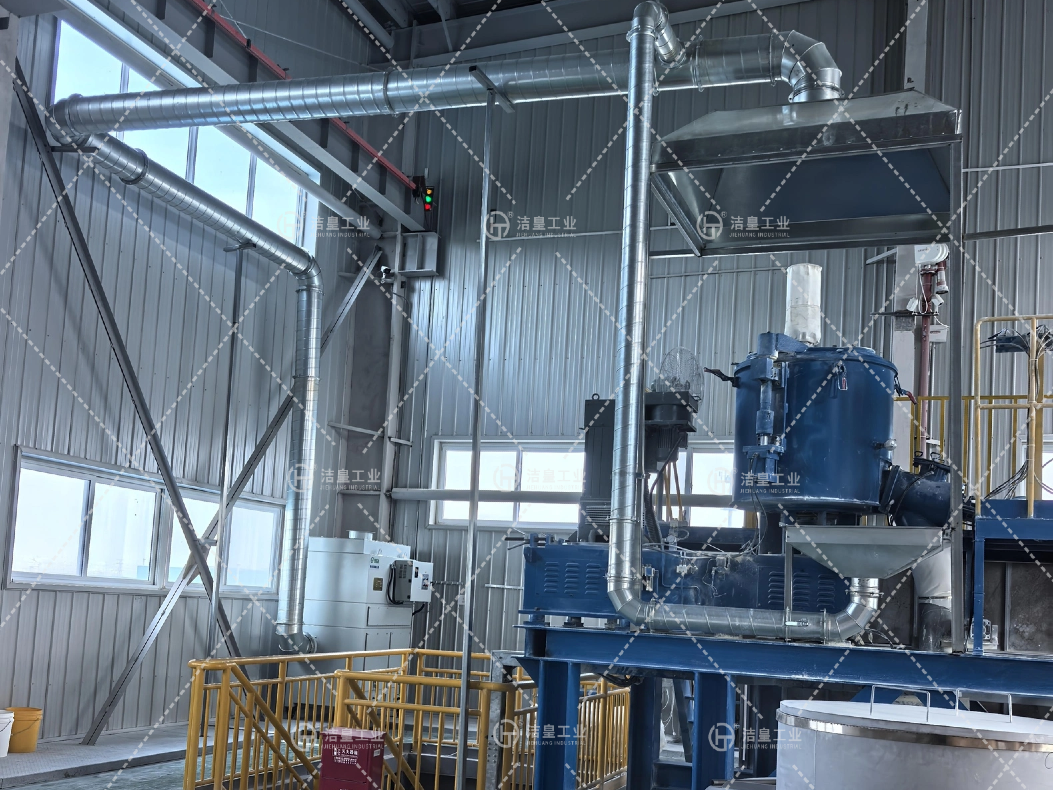

客户案例
